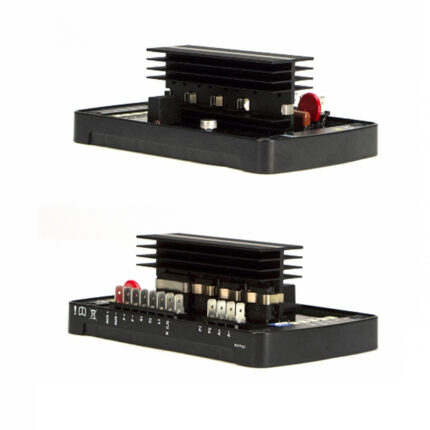

DSEA106 MKII Digital – Regulador Aut. de Tensão

Aplicação

O produto regula a tensão de saída de um alternador CA e é fornecido por um enrolamento auxiliar do estator ou por um sistema de derivação que obtém energia dos enrolamentos de saída.

Características:

Rampa de arranque suave.
Proteção contra rolagem sob frequência com etapa instantânea opcional.
Proteção contra perda de tensão.
Sobre a proteção de excitação.
Ajuste remoto da tensão usando sinal de -10 V a 10 V e potenciômetro de 5kΩ.
Proteção remota de circuito aberto do potenciômetro de ajuste de tensão.
Indicação LED de falha e status operacional.
Gabinete em vaso para montagem em chassi.
Terminais de pá.
Seleção de chave DIP.


•    FONTE DE ENERGIA
Intervalo de tensão: 100 V CA a 300 V CA (Ph a N / Ph)
Intervalo de frequência: 40 Hz a 180 Hz.

•    SENSOR DE SAÍDA DO ALTERNADOR
Intervalo de tensão: 15 V CA a 600 V CA (Ph a N / Ph)
Intervalo de frequência: 40 Hz a 65 Hz.

•    SAÍDA DE EXCITAÇÃO
Impedância de enrolamento de campo do excitator:   5 Ω a 50 Ω
Classificação contínua de tensão: 0 V DC a 100 V DC
Classificação atual contínua: 0 A DC a 7 A DC
Classificação corrente máxima: 15 A DC por 10 segundos.

•    AJUSTE DE TENSÃO REMOTA
Potenciômetro: 5 kΩ
Entrada de tensão: -10 V DC a 10 V DC
