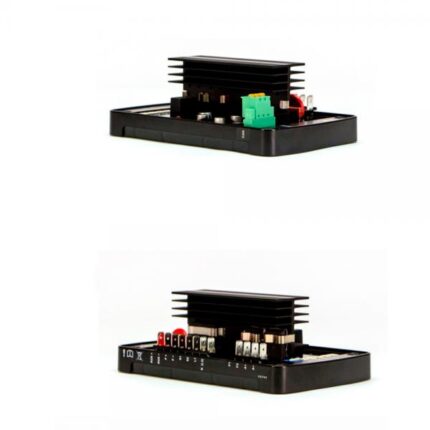

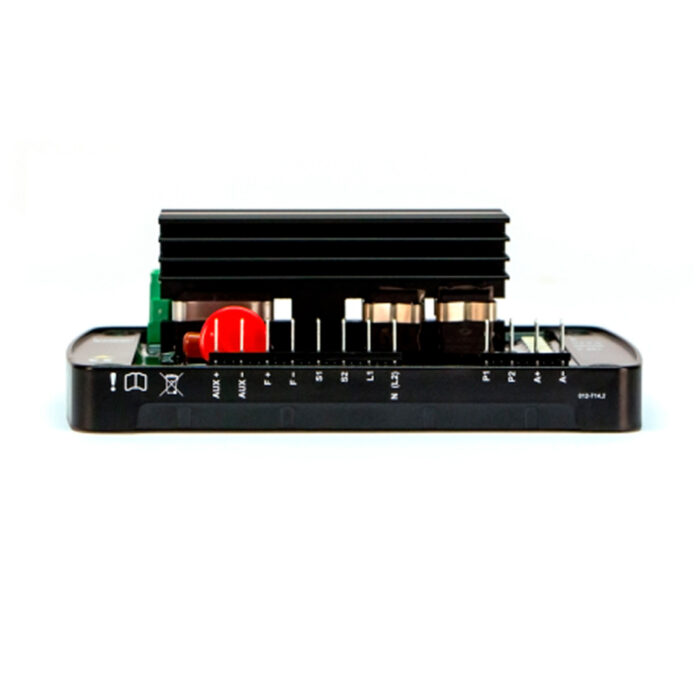

DSEA108 Digital – Regulador Aut. de Tensão

Aplicação

O Regulador de tensão digital digital (AVR) DSEA108 CAN J1939 fornece uma excelente variedade de recursos para aprimorar as aplicações dos clientes. O produto regula a tensão de saída de um alternador CA e é fornecido por um enrolamento auxiliar do estator ou por um sistema de derivação que obtém energia dos enrolamentos de saída.

O produto fornece níveis mais altos de estabilidade em comparação aos projetos analógicos, mantendo uma tensão de saída CA suave, estável e regulada que não é afetada pela carga elétrica conectada. A porta CAN integrada permite a integração do J1939 com equipamentos de terceiros.
Observação: a interface DSE 815 é necessária para a programação.

Características:

Porta de comunicação CAN (J1939).
Rampa de arranque suave.
Proteção contra rolagem sob frequência com etapa instantânea opcional.
Proteção contra perda de tensão.
Sobre a proteção de excitação.
Ajuste remoto da tensão usando sinal de -10 V a 10 V e potenciômetro de 5kΩ.
Proteção remota de circuito aberto do potenciômetro de ajuste de tensão.
Indicação LED de falha e status operacional.
Gabinete em vaso para montagem em chassi.
Terminais de pá.
Seleção de chave DIP.

•    FONTE DE ENERGIA
Intervalo de tensão: 100 V CA a 300 V CA (Ph a N / Ph)
Intervalo de frequência: 40 Hz a 180 Hz

•    SENSOR DE SAÍDA DO ALTERNADOR
Intervalo de tensão: 15 V CA a 600 V CA (Ph a N / Ph)
Intervalo de frequência: 40 Hz a 65 Hz

•    SAÍDA DE EXCITAÇÃO
Impedância de enrolamento de campo do excitator:  5 Ω a 50 Ω
Classificação contínua de tensão: 0 V DC a 100 V DC
Classificação atual contínua: 0 A DC a 7 A DC
Classificação corrente máxima: 15 A DC por 10 segundos

•    QUADRATURE DROOP CT
Corrente secundária máxima: 5 A CA
Carga: 0,25 VA
Precisão:1%

•    AJUSTE DE TENSÃO REMOTA
Potenciômetro: 5 kΩ
Entrada de tensão: -10 V DC a 10 V DC
