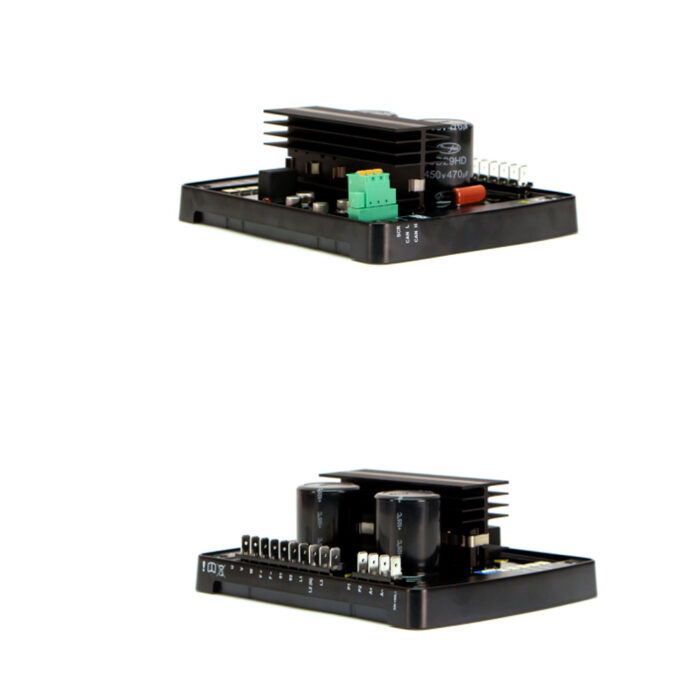

DSEA109 CAN e PMG – Regulador Aut. de Tensão Digital

Aplicação

O regulador automático de tensão digital DSEA109 (AVR) com CAN é projetado para regular a tensão de saída de um alternador CA. O DSEA109 é fornecido por um PMG trifásico, PMG monofásico, enrolamento auxiliar do estator ou um sistema de derivação que recebe energia dos enrolamentos de saída.

Observação: a interface DSE 815 é necessária para a programação.

Características:

Entrada de energia compatível com PMG trifásico, PMG monofásico, enrolamentos auxiliares e shunt.
Porta de comunicação CAN (J1939).
Proteção contra rolagem sob frequência com etapa instantânea opcional.
Proteção contra perda de tensão.
Fornece integração simples com dispositivos de terceiros.
Ajuda a minimizar o excesso de tensão.
Detecta a desconexão das conexões de detecção de tensão.
Fornece proteção contra umidade.

•    FONTE DE ENERGIA
Intervalo de tensão: 100 V CA a 270 V CA (Ph para N e Ph para Ph)
Intervalo de frequência: 40 Hz a 400 Hz

•    SENSOR DE SAÍDA DO ALTERNADOR
Intervalo de tensão: 15 V CA a 600 V CA (Ph a N / Ph)
Intervalo de frequência: 40 Hz a 65 Hz

•    SAÍDA DE EXCITAÇÃO
Impedância de enrolamento de campo do excitator:  5 Ω a 50 Ω
Classificação contínua de tensão: 0 V DC a 100 V DC
Classificação atual contínua: 0 A DC a 7 A DC
Classificação corrente máxima: 15 A DC por 10 segundos

•    QUADRATURE DROOP CT
Corrente secundária máxima: 5 A CA
Carga: 0,25 VA
Precisão:1%

•    AJUSTE DE TENSÃO REMOTA
Potenciômetro: 5 kΩ
Entrada de tensão: -10 V DC a 10 V DC
